Обзор сканера штрихкодов Point Mobile PM5
Point Mobile PM5 — мобильный сканер для считывания линейных и двумерных штрихкодов, выполненный в форме кольца. Рассчитан на самые сложные условия эксплуатации: частые падения, воздействие влаги и пыли, низкую температуру и т. д. Сканер подходит для автоматизации учета на складах, в ритейле и логистике. Используется на предприятиях, работающих с ЕГАИС и «Честным ЗНАКом».
Функциональные возможности Point Mobile PM5
Сканер Point Mobile PM5 предназначен для автоматизации процессов, где важна мобильность. Он позволяет выполнять типовые операции на складе или в магазине без привязки к рабочему месту. Устройство можно зафиксировать на пальце или прикрепить к ремешку и носить на шее. Оно может работать автономно, записывая данные во встроенную память, или в связке с управляющим устройством: терминалом сбора данных, смартфоном или планшетом.
В PM5 используется сканирующий модуль Honeywell N6703. Он распознает все распространенные 1D- и 2D-штрихкоды, в том числе на движущихся объектах (до 6 м/с). Модель поддерживает технологию Image-сканирования. Сначала он делает снимок штрихкода, потом расшифровывает данные.
Устройство успешно считывает информацию с бумажных носителей, экранов ПК и смартфонов. Распознает поврежденные, грязные и низкоконтрастные штрихкоды. Сканирующий модуль можно поворачивать в любом направлении на 360° относительно этикетки. Он считывает штрихкод независимо от его ориентации.
Светодиодная подсветка повышает точность захвата изображения. HD-оптика позволяет сканировать мелкие и плотные штрихкоды (до 2,5 mil). Характеристики сканера:
Параметры |
Значения |
Поле обзора |
по горизонтали — 48°; по вертикали — 31° |
Поворот |
360° |
Наклон |
± 60° |
Отклонение |
± 60° |
Минимальная контрастность печати |
20 % |
Максимальная дальность сканирования |
75,6 см (при разрешении штрихкода 20 mil) |
Сканер-кольцо работает на базе 32-битного процессора ARM Cortex с частотой 120 МГц. Объем flash-памяти — 1 МБ (с возможностью расширения до 4 МБ), ОЗУ — 128 КБ.
Конструкционно PM5 состоит из двух частей: самого считывателя и модуля с кнопкой сканирования — он может быть выполнен в виде кольца или салазок (кронштейна с USB-переходником).
Базовая комплектация
Сканер штрихкодов Point Mobile PM5 выпускается в двух модификациях, которые различаются форм-фактором:
- Trigger. В комплект входит считыватель, кольцо с триггером (кнопкой для запуска сканирования) и литий-ионный аккумулятор.
- Sled. Поставка содержит сканер, переходник USB-С (салазки с кнопкой считывания), ремешок и АКБ.
Для каждой модификации доступно две версии аккумулятора: стандартный (с емкостью 510 мАч) и расширенный (700 мАч). От выбранной АКБ будет зависеть вес устройства.
Дополнительно можно заказать аксессуары для зарядки сканера:
- подставку для аккумуляторов (на 8 или 40 мест);
- кредл для сканеров с триггером (на 4 или 20 слотов).
В комплект можно добавить запасную батарею со стандартной или увеличенной емкостью.
Возможности подключения
Point Mobile РМ5 оснащен модулем Bluetooth 4.2 и может «по воздуху» обмениваться данными с совместимыми беспроводными устройствами. Технология BLE позволяет экономить расход заряда АКБ при передаче данных и увеличивает срок автономной работы.
Сканер поддерживает NFC для беспроводного сопряжения с терминалами сбора данных Point Mobile. Для соединения необходимо совместить логотип NFC на PM5 c NFC-антенной хост-устройства.
Проводные интерфейсы на самом сканере отсутствуют. В модуле с кнопкой (в кольце и салазках) предусмотрен USB-порт. Через него можно подключать считыватель к компьютеру и заряжать от электросети (с использованием адаптера питания).
На корпусе сканера есть коннектор для прямого соединения с кольцом-триггером и салазками (в зависимости от выбранной модификации).
Комплексная автоматизация со сканером штрихкодов Point Mobile PM5
Сканер можно интегрировать в автоматизированную систему учета на предприятии и использовать его в связке с другими устройствами: терминалами сбора данных, смартфонами, принтерами, ПК. Для интеграции носимого решения (ТСД с подключаемым сканером) предлагаем ПО DataMobile. Это российский программный продукт для терминалов и смартфонов на ОС Android. Используется выездными сотрудниками, работниками складов, торговых залов, предприятий логистики и транспорта.
Приложение по умолчанию совместимо с большинством конфигураций 1С. При необходимости его можно интегрировать и с другими системами товароучета. Основные возможности продукта:
- идентификация товаров и основных средств по штрихкодам;
- обмен данными с «товароучеткой» в режимах офлайн и онлайн;
- выполнение приемки, инвентаризации и других операций по заданиям из 1С;
- автоматическая сверка поступлений с данными из накладных, фиксация расхождений;
- создание учетных документов на ТСД по готовым шаблонам;
- создание и печать этикеток со штрихкодами;
- автоматизация адресного учета по ячейкам;
- создание агрегированных кодов для сборных грузов;
- работа с упаковочными листами и т. д.
Приложение доступно в 4-х версиях с разной функциональностью. Оно легко адаптируется под конкретные бизнес-процессы путем простых параметрических настроек. Для решения нетиповых задач можно подключить дополнительные программные модули Маркировка и RFID.

Внешний вид и удобство эксплуатации
Одно из главных преимуществ сканера Point Mobile РМ5 — это его компактность (61 × 28 × 21 мм). Вес устройства зависит от версии и комплектации:
Тип батареи |
Без кнопки сканирования, г |
С кнопкой, г |
Со стандартной емкостью |
35 |
49 |
С повышенной емкостью |
38 |
52 |
Перед началом работы необходимо установить батарею в сканер, а потом подсоединить к считывателю модуль с кнопкой: кольцо или USB-переходник. Чтобы зафиксировать АКБ в корпусе устройства, необходимо нажать кнопку Push на лицевой панели.
На задней стенке находится коннектор и фиксаторы для сопряжения с кольцом или салазками. У сканера есть громкий динамик (до 85 дБА), поэтому сигнал об успешном считывании будет слышен даже в шумном помещении. Кроме того, можно активировать вибрацию.
Сбоку расположена кнопка для перезагрузки и сброса настроек к заводским значениям, снизу — 2 светодиодных индикатора, которые сообщают пользователю о состоянии сканера: уровне заряда, готовности к работе, распознавании штрихкода, активной Bluetooth-связи с внешним устройством.

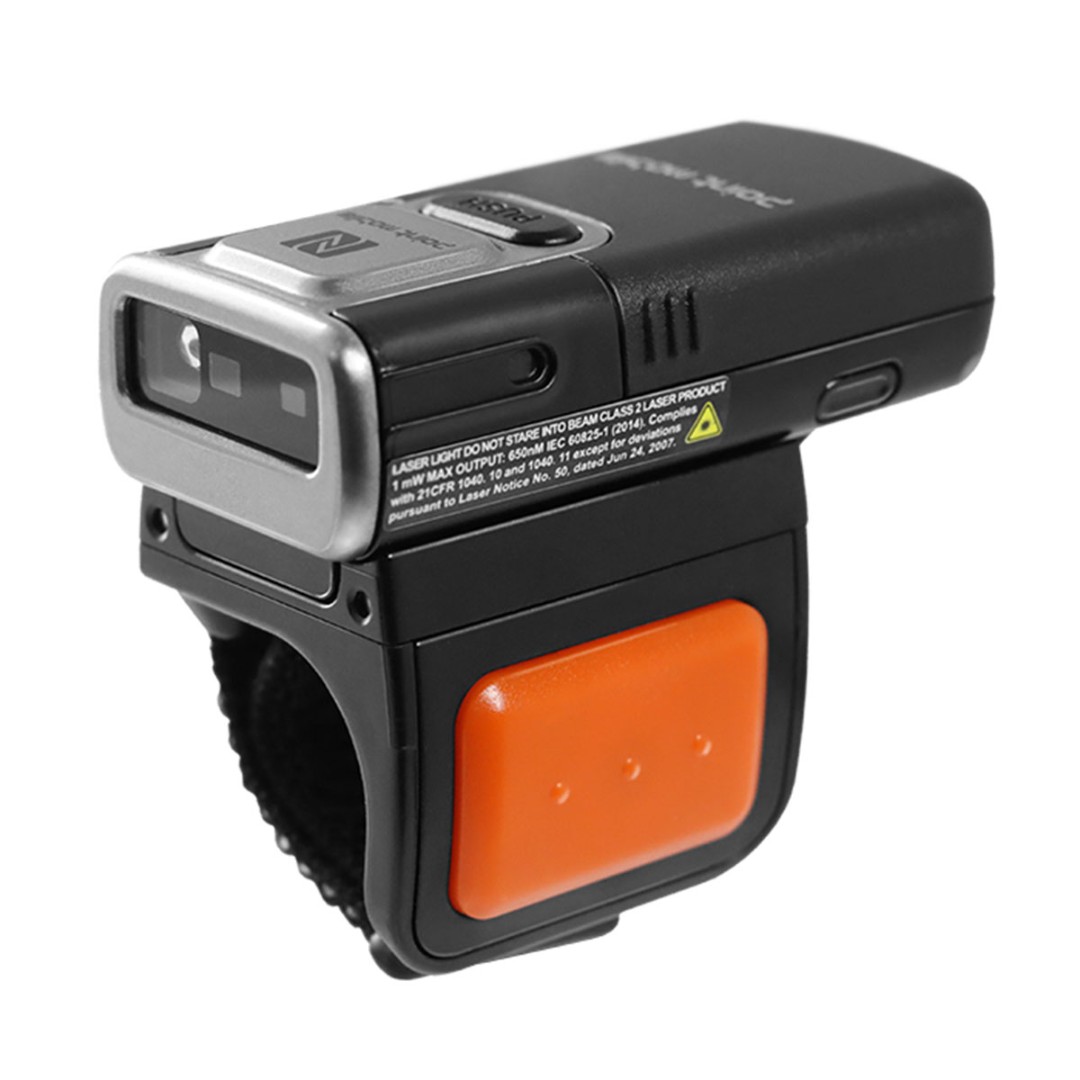

Кольцо-триггер имеет простую конструкцию. Верхняя часть — это основание со штекером и защелкой для установки считывателя. На одной боковой стороне расположена кнопка сканирования, на другой — USB-порт. Размер кольца можно регулировать с помощью ремешка.
Сканер фиксируется на указательном пальце, а кнопка считывания находится рядом с большим. Руки пользователя остаются свободными, и во время сканирования он может параллельно выполнять другие операции.
Вместо кольца с триггером можно выбрать кронштейн с салазками. Он выполняет сразу несколько функций:
- запускает процесс сканирования (кнопка расположена на лицевой стороне);
- обеспечивает прямое подключение Point Mobile РМ5 к ПК и сети электропитания (по кабелю USB type C);
- используется в качестве кронштейна для фиксации сканера на шнурке (устройство можно носить на шее).
Для соединения считывателя с USB-переходником используется тот же коннектор, что и для сопряжения с кольцом. На салазках тоже есть фиксаторы, которые обеспечивают надежное крепление сканера. Нужно совместить имиджер с салазками и нажать кнопку на переходнике (рядом с клавишей сканирования) до щелчка.
Point Mobile РМ5 адаптирован под сложные условия эксплуатации. Он защищен от пыли и воды по стандарту IP65, выдерживает многократные падения на бетон с высоты 1,8 м и 1000 ударов — с 1 м.
Устройство не подходит для работы в неотапливаемых помещениях. Допустимая температура использования — от 0 до +50 °C.
Питание оборудования
Сканер комплектуется стандартным или расширенным аккумулятором. В первом случае заряда хватает на 8 часов при непрерывном считывании, во втором — на 11. Ресурс АКБ можно восполнить одним из способов:
- напрямую от сети электропитания или компьютера с помощью USB-кабеля;
- в зарядной подставке для аккумуляторов — перед зарядкой нужно извлечь батарею из устройства;
- в кредле для сканеров-колец — можно заряжать Point Mobile РМ5, не отсоединяя триггер.
Все подставки комплектуются адаптером питания и силовым кабелем.
Программное обеспечение и совместимость с операционными системами
Сканер Point Mobile РМ5 может работать под управлением ТСД и смартфонов на Android. Он подключается к хост-устройствам в режимах:
- сканирования (Scan-to-Pair) — Bluetooth-соединение устанавливается при считывании специального штрихкода из инструкции;
- нажатия (Tap-to-Pair) — для подключения к хост-устройству нужно коснуться значка NFC на сканере.
В качестве управляющего оборудования также можно использовать компьютер или ноутбук на ОС Windows. Подключение сканера осуществляется через USB-кабель или по Bluetooth (ПК должен поддерживать соответствующий интерфейс).
Устройство работает на прошивке RTOS. Можно настроить автоматическое обновление конфигурации при подключении к хост-устройству по Bluetooth или USB.
Стоимость сканера штрихкодов Point Mobile PM5
Модификации с кольцом и USB-переходником стоят одинаково. Версия с аккумулятором емкостью 700 мАч — немного дороже, чем с АКБ на 510 мАч.
Итоговая стоимость зависит от наличия в комплекте дополнительных принадлежностей для зарядки: кредлов для АКБ на 8 или 40 мест, подставок для сканеров на 4 или 20 слотов, запасных батарей.
Независимо от выбранной версии в комплект можно дополнительно добавить кольцо с триггером и USB-переходник со шнурком на шею. Эти аксессуары стоят примерно одинаково.
Как выбрать
Сканер Point Mobile РМ5 позволяет автоматизировать все типовые процессы, где ведется учет по штрихкодам:
- управление запасами;
- приемку и отгрузку;
- поиск и перемещение товаров на складе, инвентаризацию;
- комплектацию заказов;
- проверку ценников в торговом зале и другие.
Если модель используется в условиях интенсивной нагрузки, рекомендуем выбирать комплект с более емким аккумулятором.
Обе версии (с кольцом и кронштейном на шнурке) идеально справляются с задачей непрерывного сканирования. Пользователи могут считывать этикетки, свободно перемещаясь по складу, и удаленно отправлять данные на рабочий ПК или ТСД. Если нет соединения с управляющим устройством, можно использовать имиджер автономно — накапливать штрихкоды во внутренней памяти, а потом выгружать их единым «пакетом».
Дополнительно необходимо приобрести зарядное устройство. Если на предприятии используется несколько сканеров Point Mobile РМ5 и у каждого есть запасная АКБ, выгоднее заказать 8- или 40-местную подставку для аккумуляторов. Для сканеров с форм-фактором в виде кольца рекомендуем приобрести кредл на 4 или 20 слотов. В нем можно заряжать считыватели вместе с триггером.
Итог
Point Mobile РМ5 — мобильный беспроводной сканер 2D-штрихкодов, который помогает упростить и ускорить учет:
- на складах;
- в магазинах;
- службах доставки и сервисного обслуживания;
- на предприятиях в сферах логистики и транспорта.
Основные достоинства устройства:
- компактные размеры и малый вес;
- удобный форм-фактор, позволяющий освободить руки для выполнения других действий;
- 2D-модуль Honeywell N6703, который успешно справляется с чтением поврежденных и нечетких штрихкодов с этикеток и экранов смартфонов, а также с носителей под упаковочной пленкой;
- поддержка технологии сниженного энергопотребления BLE, которая продлевает срок автономной работы на одном заряде;
- возможность считывания шрихкодов на движущихся объектах.
Сканер-кольцо Point Mobile РМ5 интегрируется с ПК на Windows и мобильными устройствами на Android. Его легко внедрить в автоматизированную систему учета на предприятии с использованием ПО DataMobile.
